1.系统组成

张弦梁钢支撑系统由水平支撑结构（钢筋混凝土冠梁或腰梁、张弦梁、桁架对撑、桁架角撑、预应力施加装置）和竖向支承结构（支架梁、立柱）等组成。图1中，中间钢支撑为桁架对撑，对撑左右两边弧形弦结构为张弦梁，钢构件底下与立柱相连的构件群为支架梁平台，主撑及撑杆与混凝土连接处均设置预应力施加装置用于施加预应力。张弦梁钢支撑系统的作用是承担水平土压力传递给围护结构的荷载，保护基坑开挖的安全；竖向支承系统的作用是承担水平支撑系统的重量。

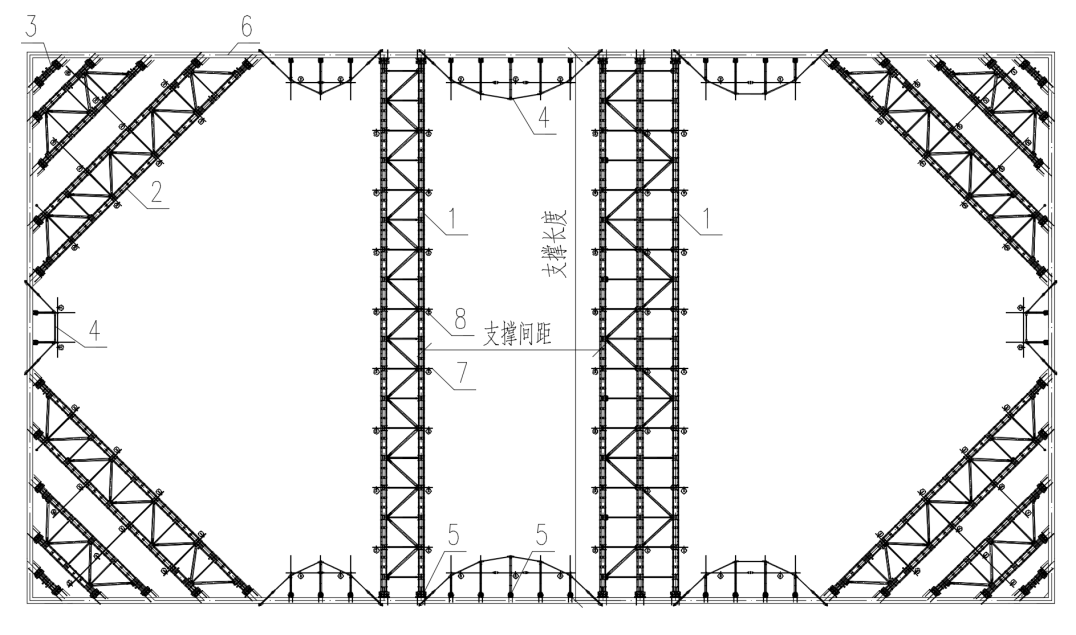

图1 张弦梁钢支撑系统平面示意图
1—钢桁架对撑；2—钢桁架角撑；3—格构式支撑；4—张弦梁；5—预应力施加装置；

6—混凝土冠梁或腰梁；7—支架梁；8—立柱

 图2 张弦梁钢支撑系统航拍

图3 张弦梁钢支撑系统bim模型

图4 张弦梁钢支撑系统标注

2.技术特点

张弦梁钢支撑系统将钢结构与混凝土冠（腰）梁相结合，整体性强，配上调节件和二次注浆，施工灵活度高，适应性强；采用张弦梁结构，受力简单明确，通过撑杆施加预应力，方便快捷可靠；采用桁架对撑/角撑结构，提高整体体系的稳定性，增加大跨度支撑的适用性，主撑采用上下缀板连接的格构式结构，受力可靠，稳定性强；采用堆场预拼装，施工现场采用“搭积木”式的安装，安装速度快。
